ETFE膜结构的几种构造形式

发布时间：2023-12-12 人浏览

ETFE膜结构，自水立方建立后在国内逐渐被人们熟知，并且越来越多的建筑应用ETFE膜结构，和其他膜结构相比，ETFE 膜结构造价更高，所以为了把成本降低，国内不少公司采用了所谓的“改善”， 这些做法基本就是把PVC 膜的结构节点应用到ETFE上，这完全是对ETFE材料的误解。

ETFE 材料的结构和力学特点：

1：ETFE膜是高分子材料，其他膜材基本都是编织体复合材料。

2：ETFE膜一般只有200 到300微米厚的，其他建筑膜材基本都在5mm厚度以上。

3：ETFE的机械性能用弹性模量，张力强度，伸缩比这些来衡量，而其他膜材都是用抗拉强度和抗撕裂强度来衡量。

总的来说ETFE膜和其他建筑膜材（PVC,PVDF,PTFE）相比，完全不是同一类材料。

ETFE构造一：专用铝合金型材系统

这套型材系统最初由德国victor公司开发，并申请了专利，（Victor 公司是世界第一个把ETFE膜引用到建筑的公司，可以说是ETFE 膜结构的发明人）

这套型材系统的特点：

1：自带水槽，焊接式防水，密封性好

2：可以调节，适合各种造型的主体结构形式

3：耐用，30年以上没问题。

4：不会伤到膜材（很重要）。卡口设计，维护很方便。

5：适合ETFE双层，3层，4层甚至5层的气枕结构，当然也适合单层。

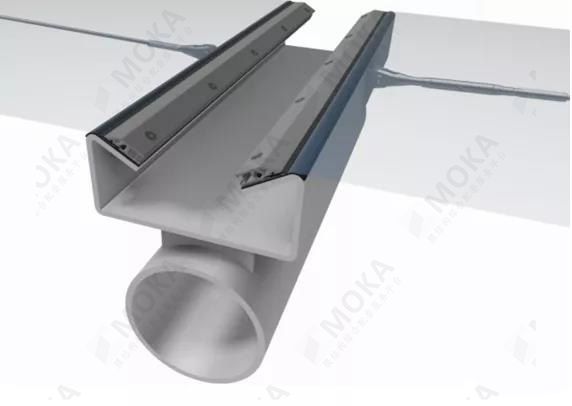

专用铝合金型材系统构造如下：

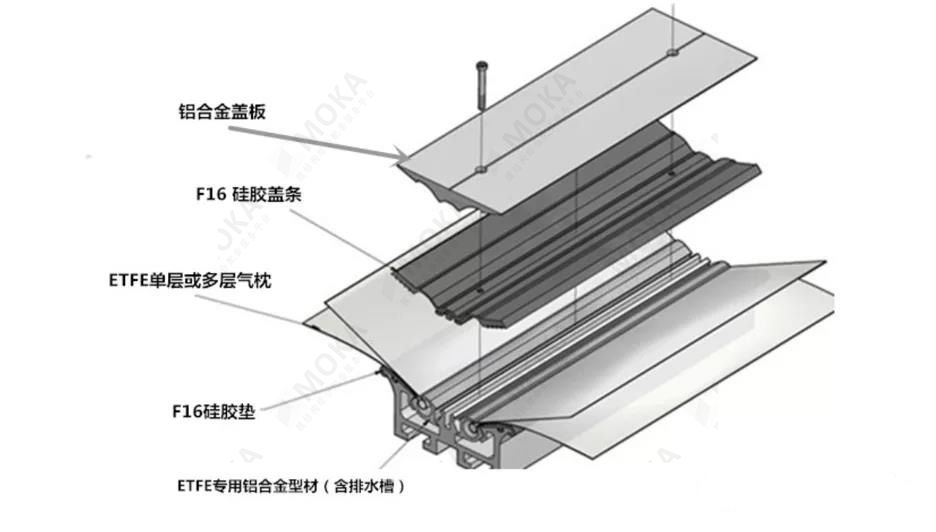

组件说明

（水立方就是这种构造）

ETFE构造二：水槽式简易构造

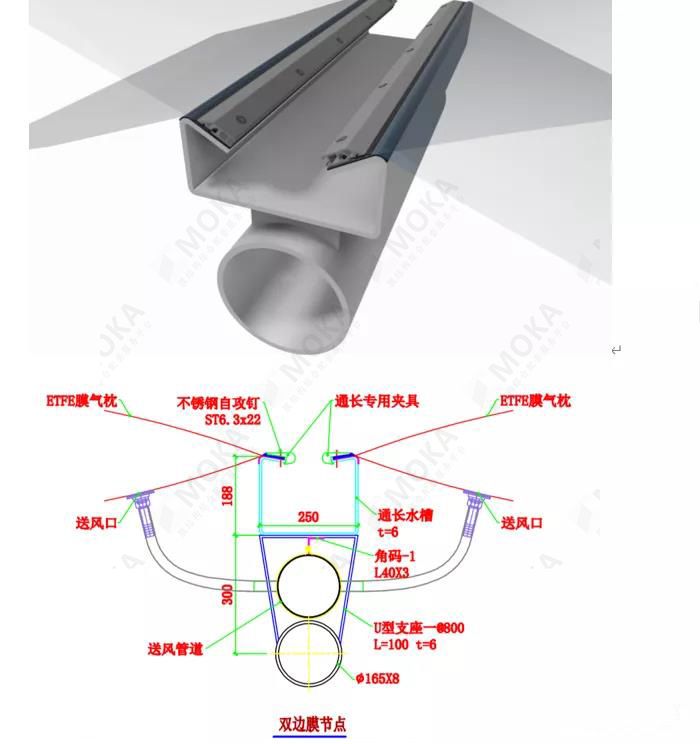

水槽式简易构造图如下：ETFE膜被压在水槽边缘。

水槽式简易构造单层（注意 ETFE做单层一定要加索）
